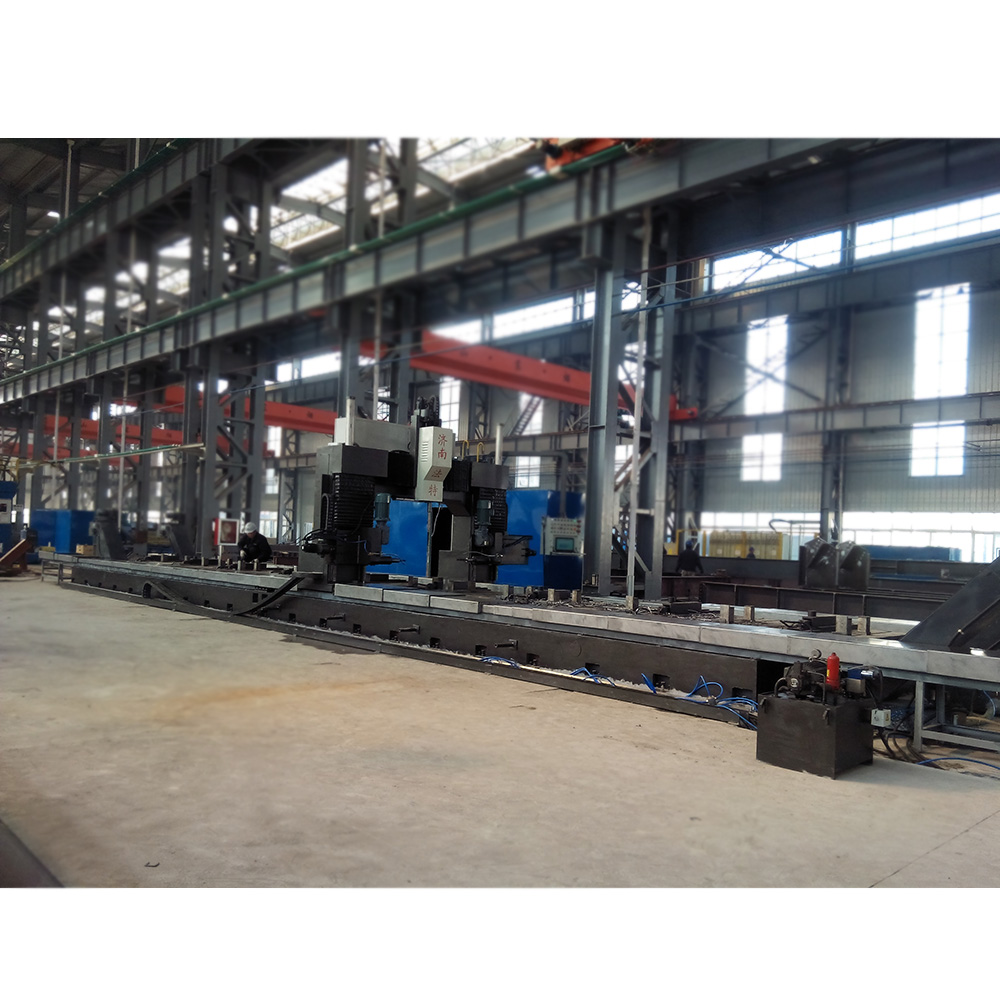

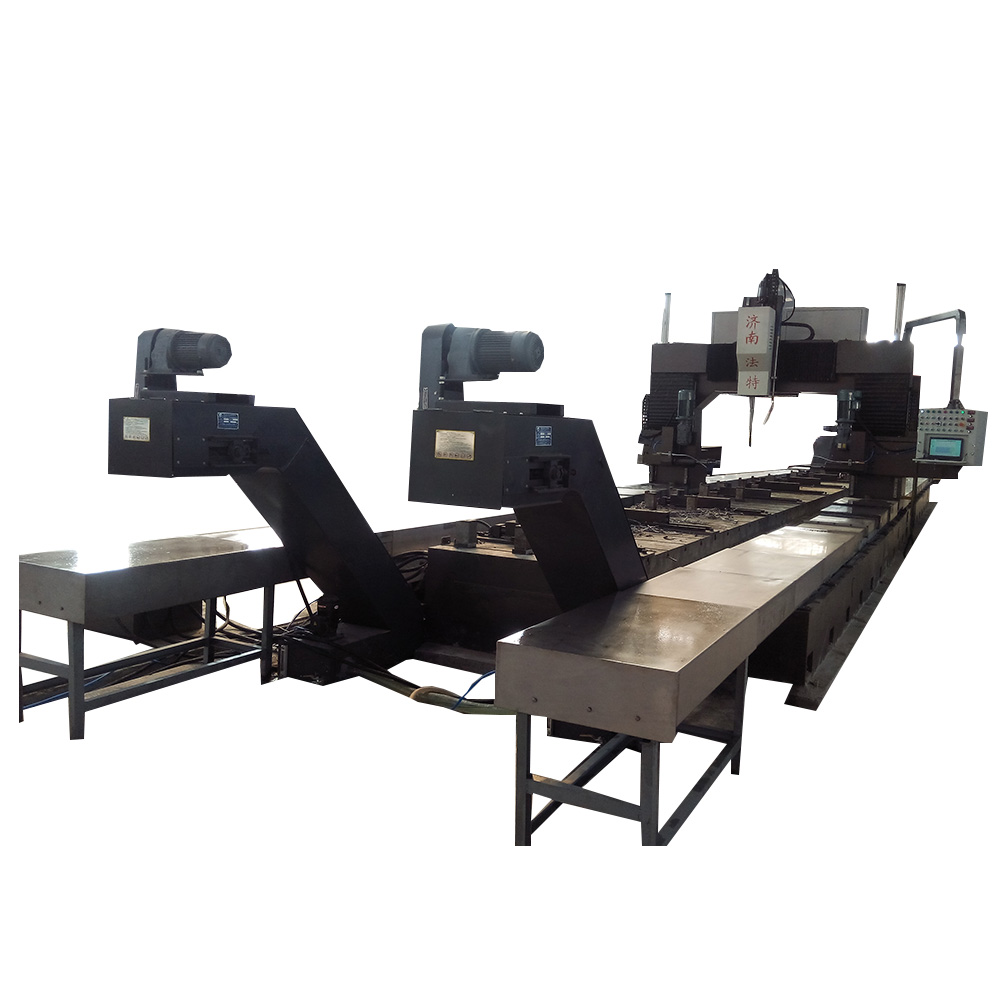

參 數 名 稱

單位

參數值

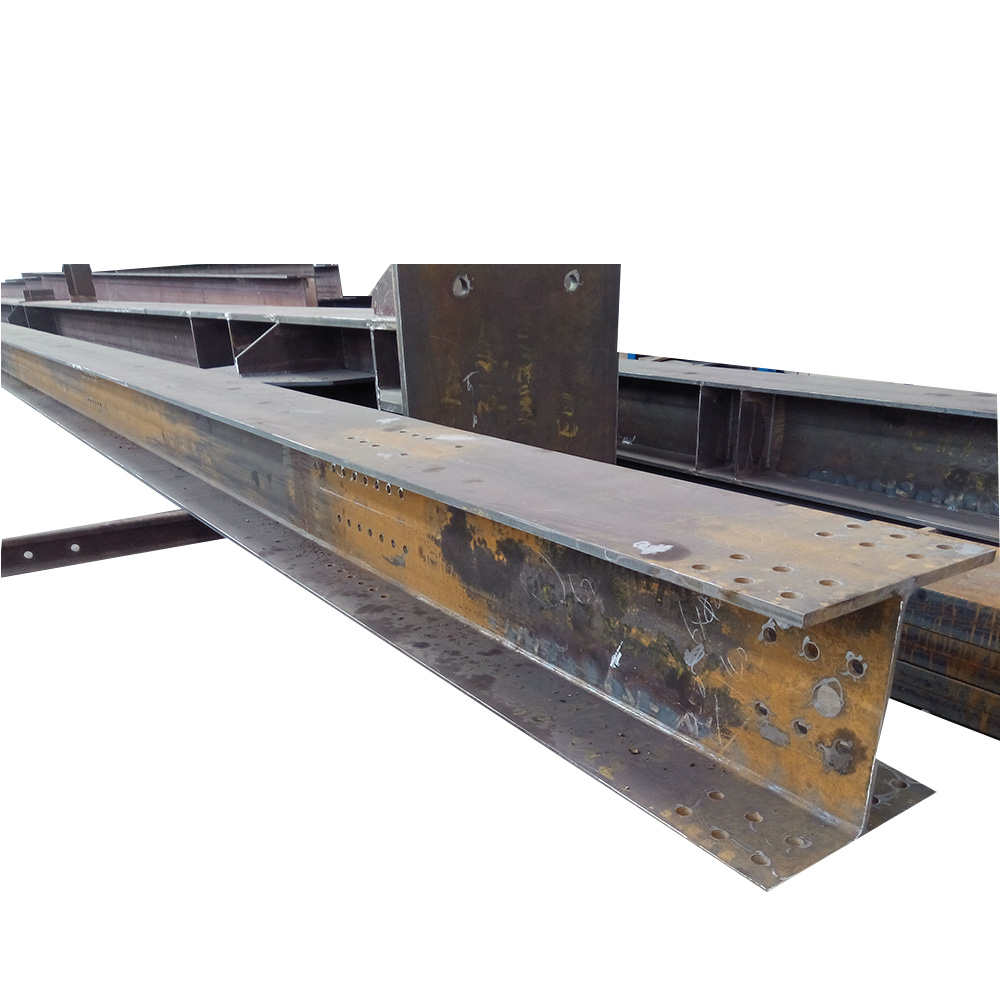

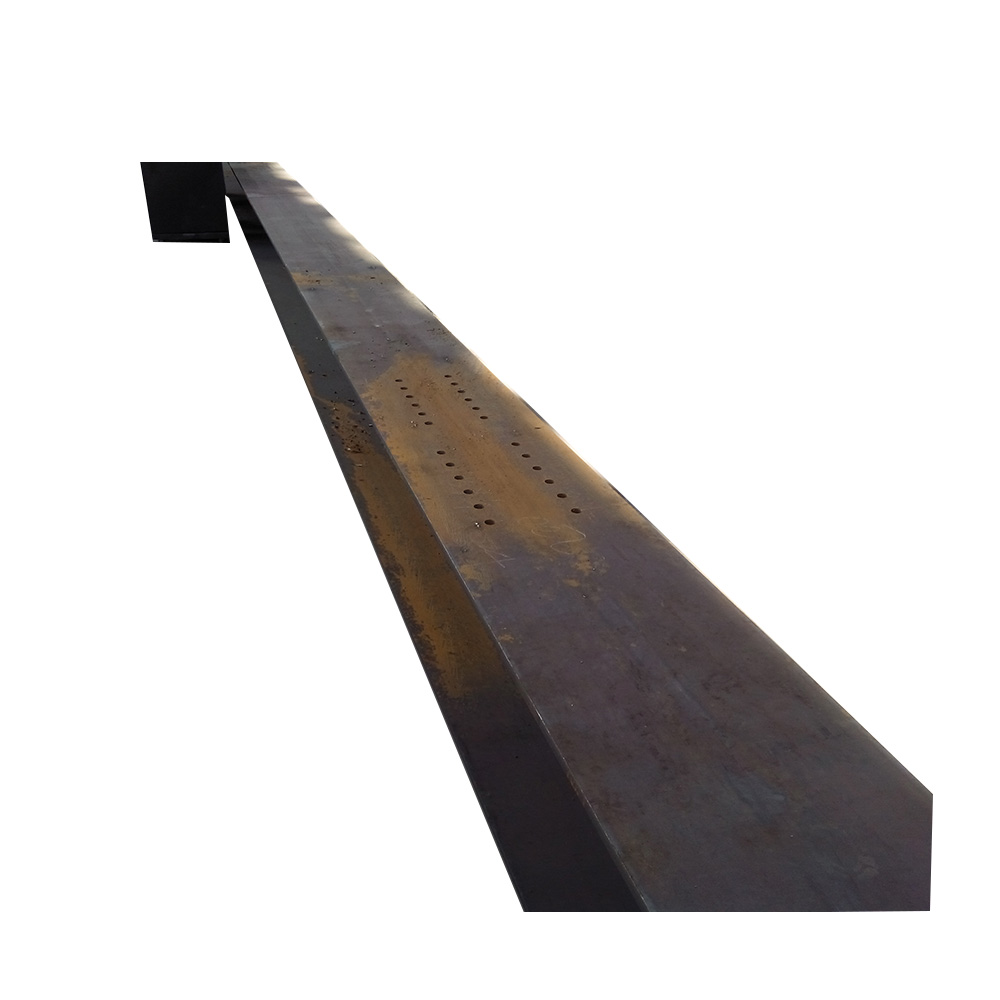

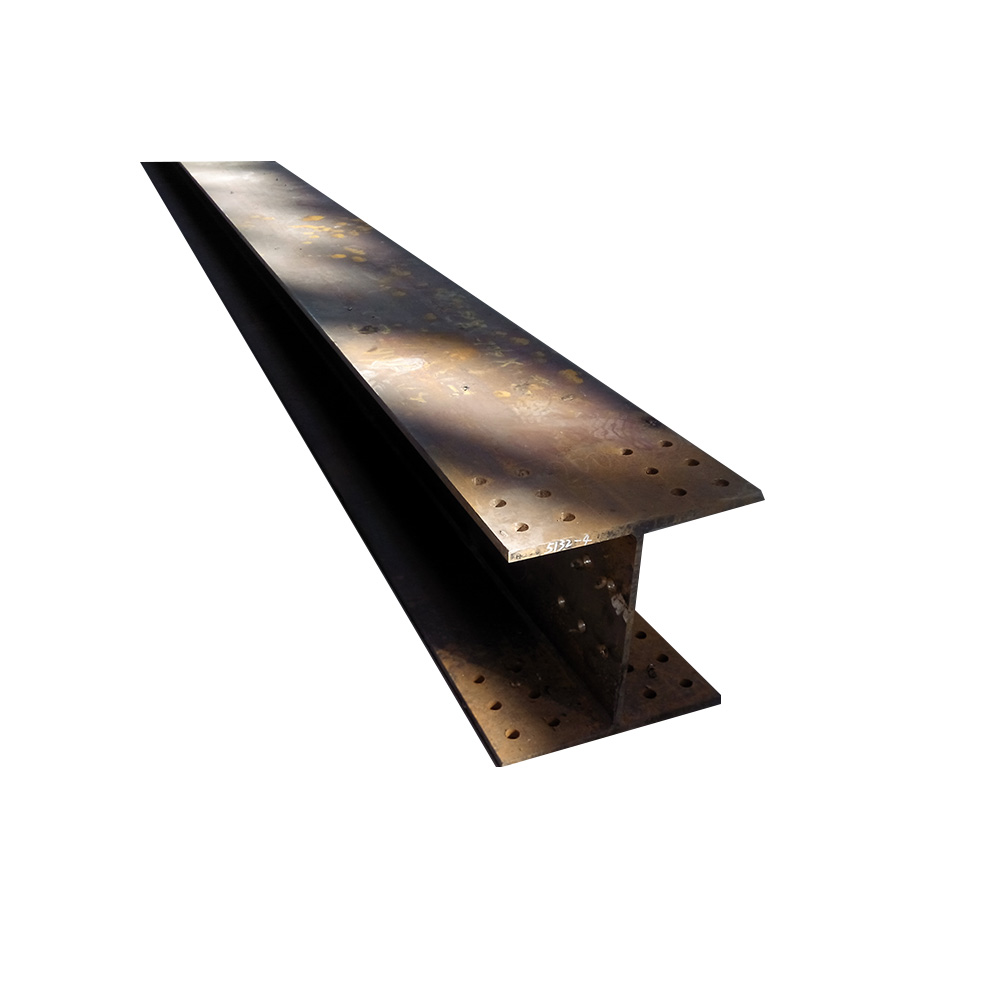

工件

參數

截面（寬×高）

mm

100×100—610×550

長度

mm

13000

鉆孔厚度

mm

40

工件重量

t

20

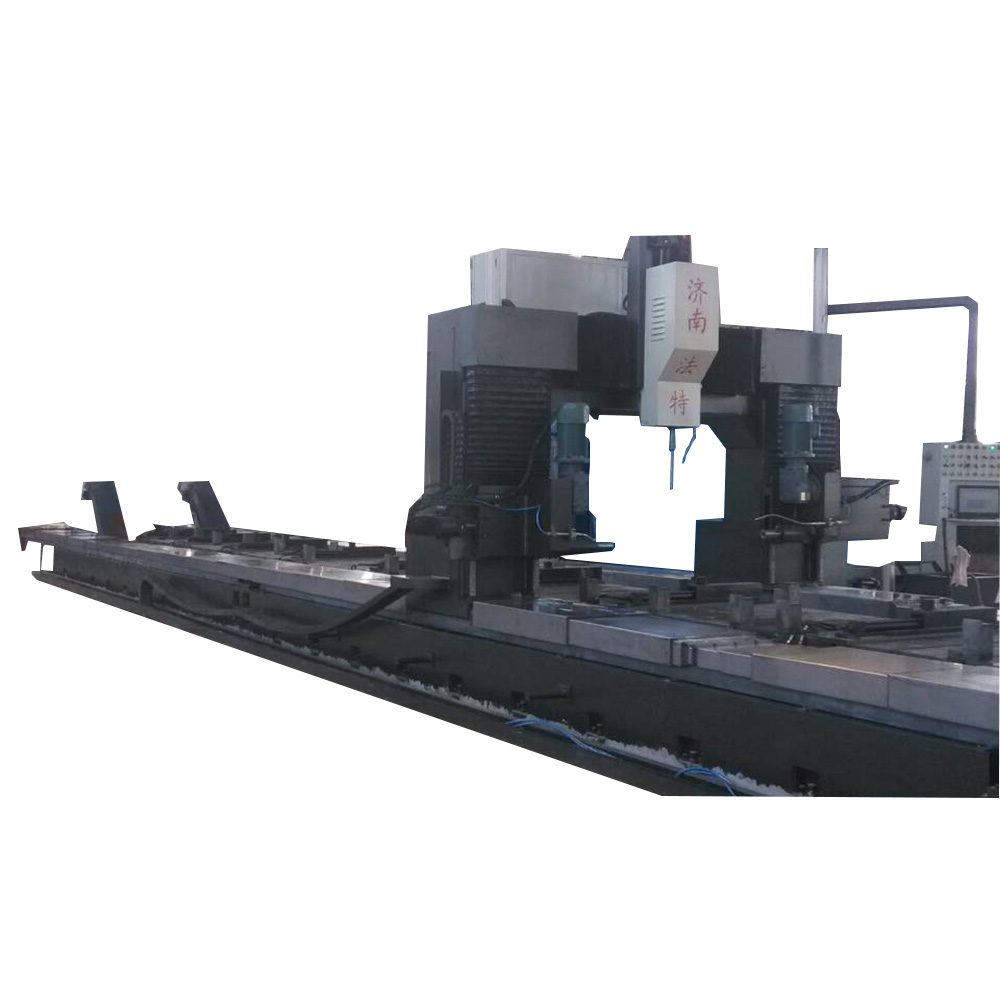

主軸

主軸數量

個

3

主軸電機功率

kW

4×3

主軸轉速范圍（變頻調速）

r/min

100～720

工進速度（伺服電機控制）

mm/min

20～200

上部主軸進給行程

mm

350

左側主軸進給行程（基準側）

mm

230

右側主軸進給行程

mm

400

鉆孔直徑

mm

φ32

鉆夾形式

莫氏錐度

4＃

伺服電機功率

kW

1×6

上動力頭單元

行程（左右行程范圍）

mm

30～580

左動力頭單元

行程（上下行程范圍）

mm

30～510

右動力頭單元

行程（上下行程范圍）

mm

30～510

鉆孔動力頭單元

移動速度

m/min

6

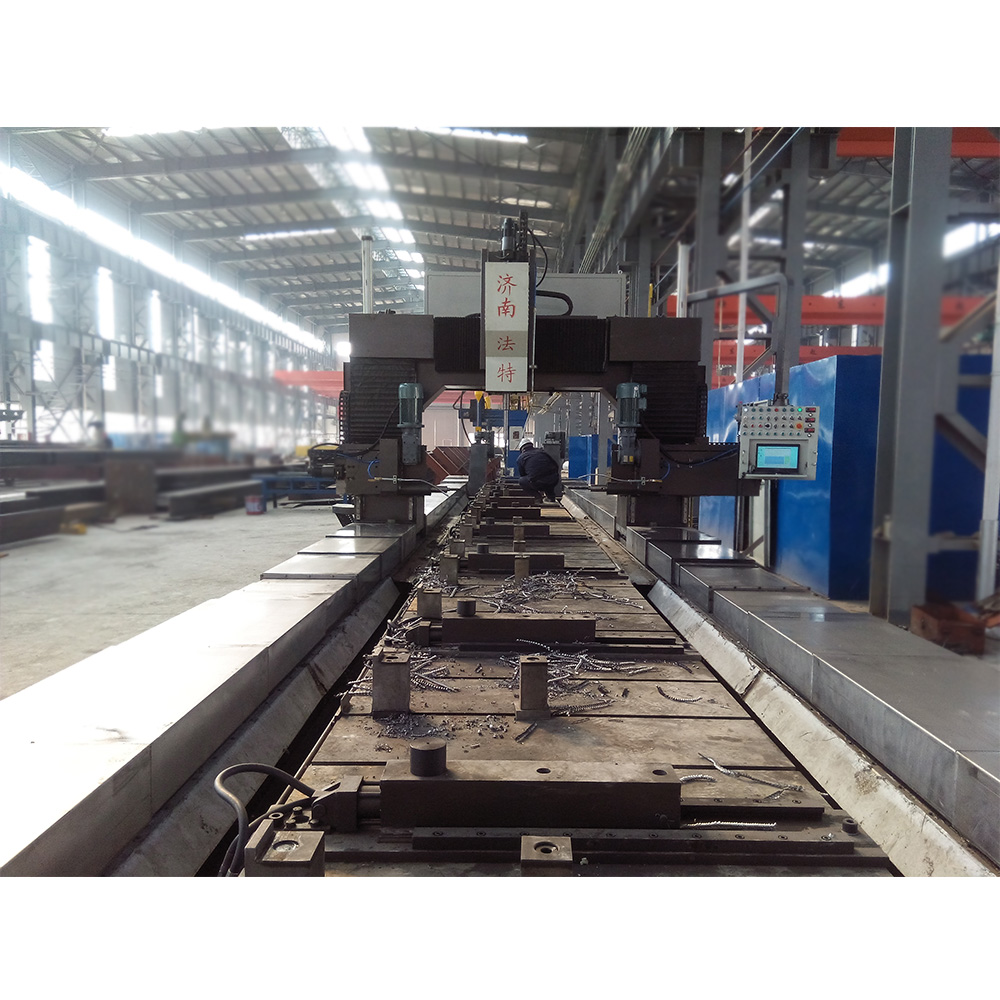

工件夾緊與定位

夾緊缸個數

個

左側和前后兩端定位，油缸推力把工件靠到基準上，螺栓壓板夾緊

夾緊力

kN

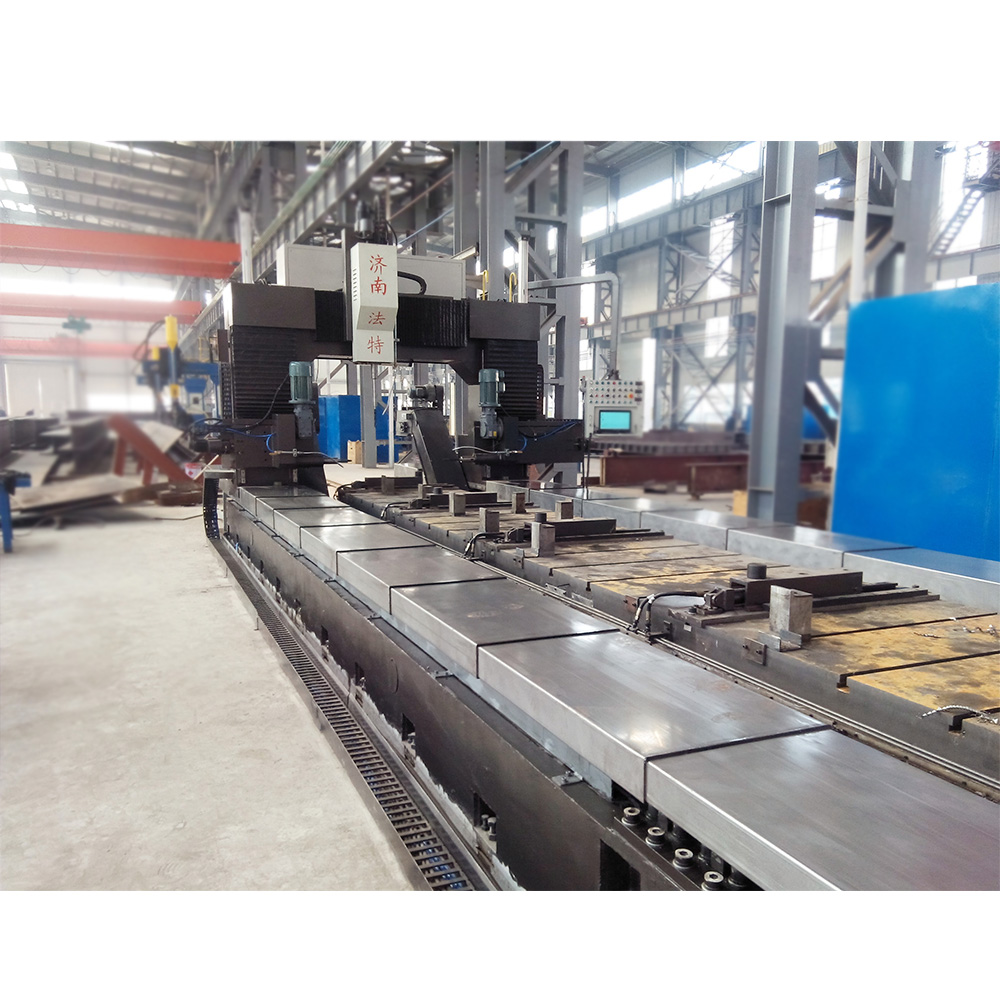

工作臺

工作臺尺寸（長×寬）

mm

13500*750

T型槽尺寸

mm

28

工作臺材料

焊接件

工作臺重量

t

約30噸（含左右底座）

龍門縱向移動

行程

mm

13000

伺服電機功率

kW

2X2

移動速度

m/min

8

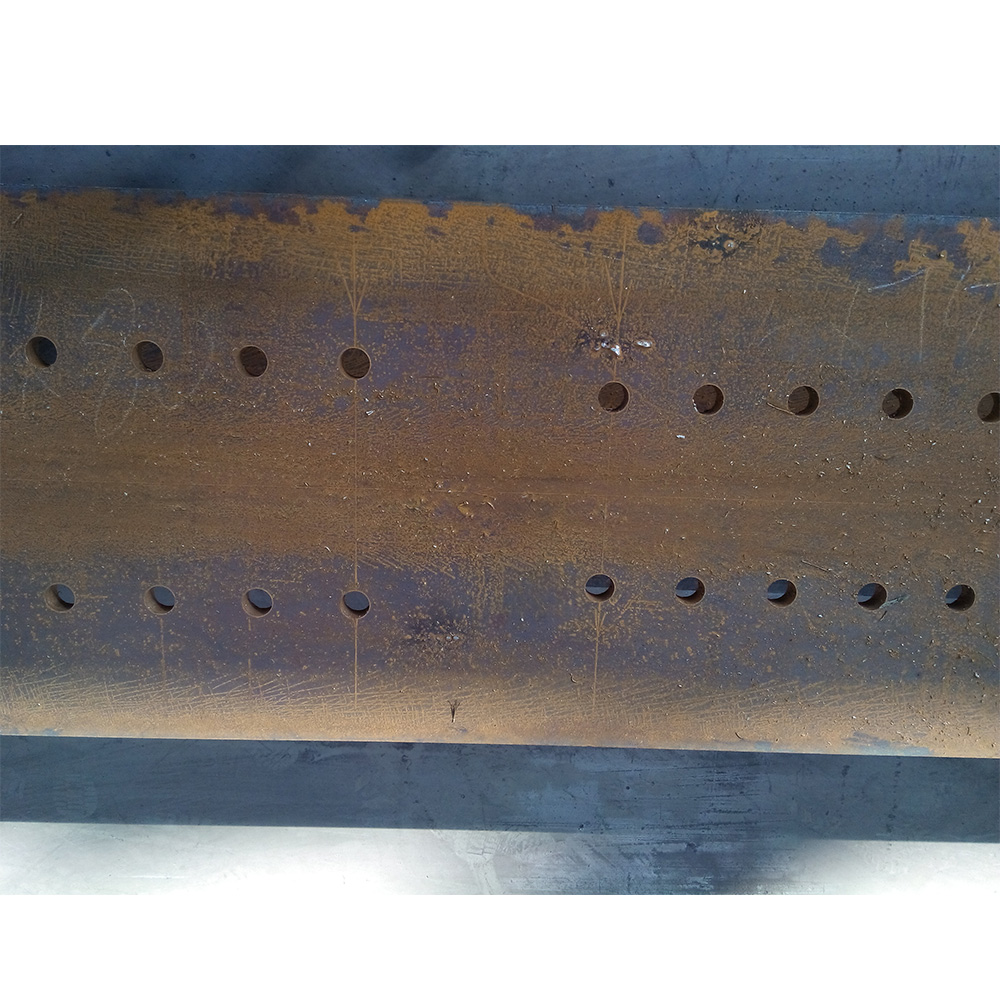

加工精度

同一平面內任意兩孔間距尺寸偏差

mm

±0.3

同一平面內任意兩孔對角線偏差

mm

±0.5

任一平面內孔對定位基準偏差

mm

±0.5

相鄰孔群孔距誤差

mm

±0.7

機床精度

主軸端面及側面跳動度

mm

≤0.02

上主軸與工作臺平面的垂直度

mm

≤0.04

左右主軸與工作臺平面的平行度

mm

≤0.05

左右主軸與工作臺縱向軸線垂直度

mm

≤0.05

上主軸與左右的垂直度

mm

≤0.05

龍門縱向移動任意1米范圍內偏差

mm

≤0.07

龍門縱向移動全長范圍內尺寸偏差

mm

≤0.2

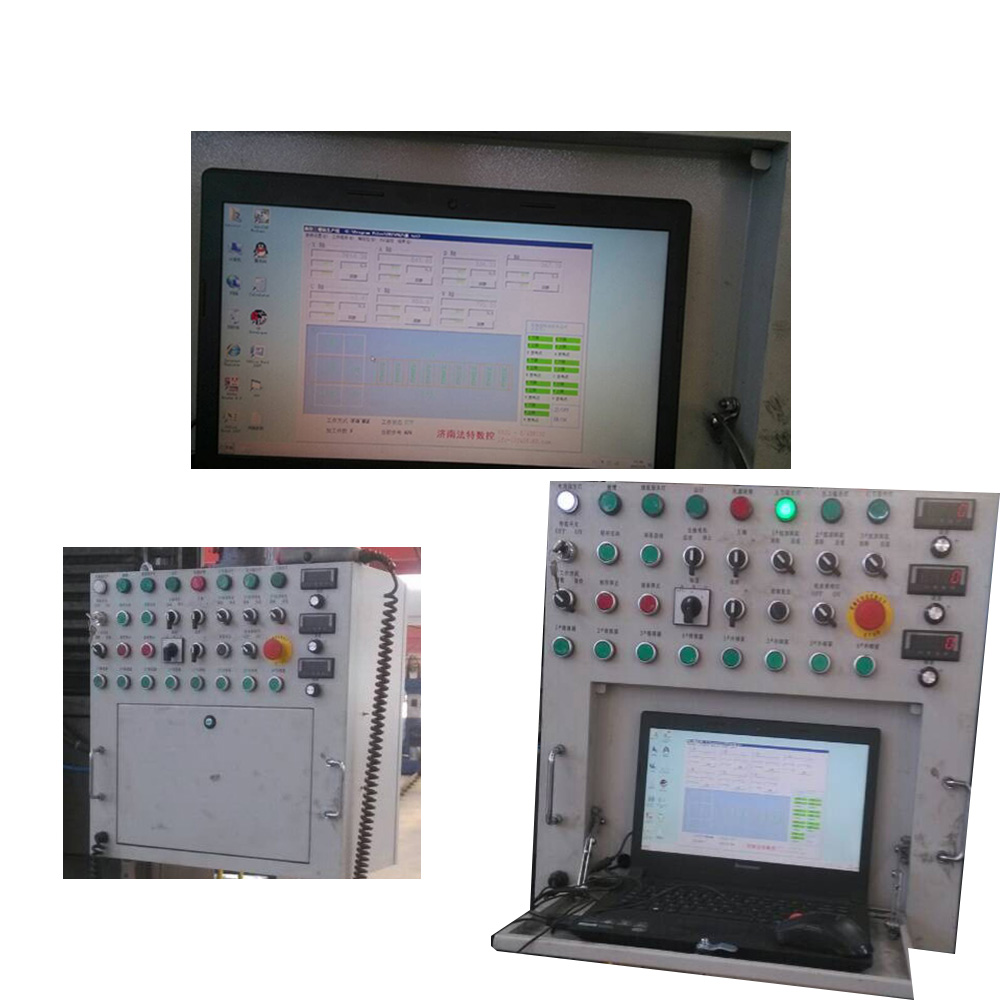

控制系統

控制方式

電腦+PLC

數控軸數

個

8軸

冷卻系統

冷卻方式

氣霧冷卻或水冷卻

冷卻箱容量

L

1000

冷卻泵電機功率及數量

kW

0.37X2

液壓系統

系統壓力

MPa

5MPa

油箱容量

L

100

液壓泵電機功率

kW

4

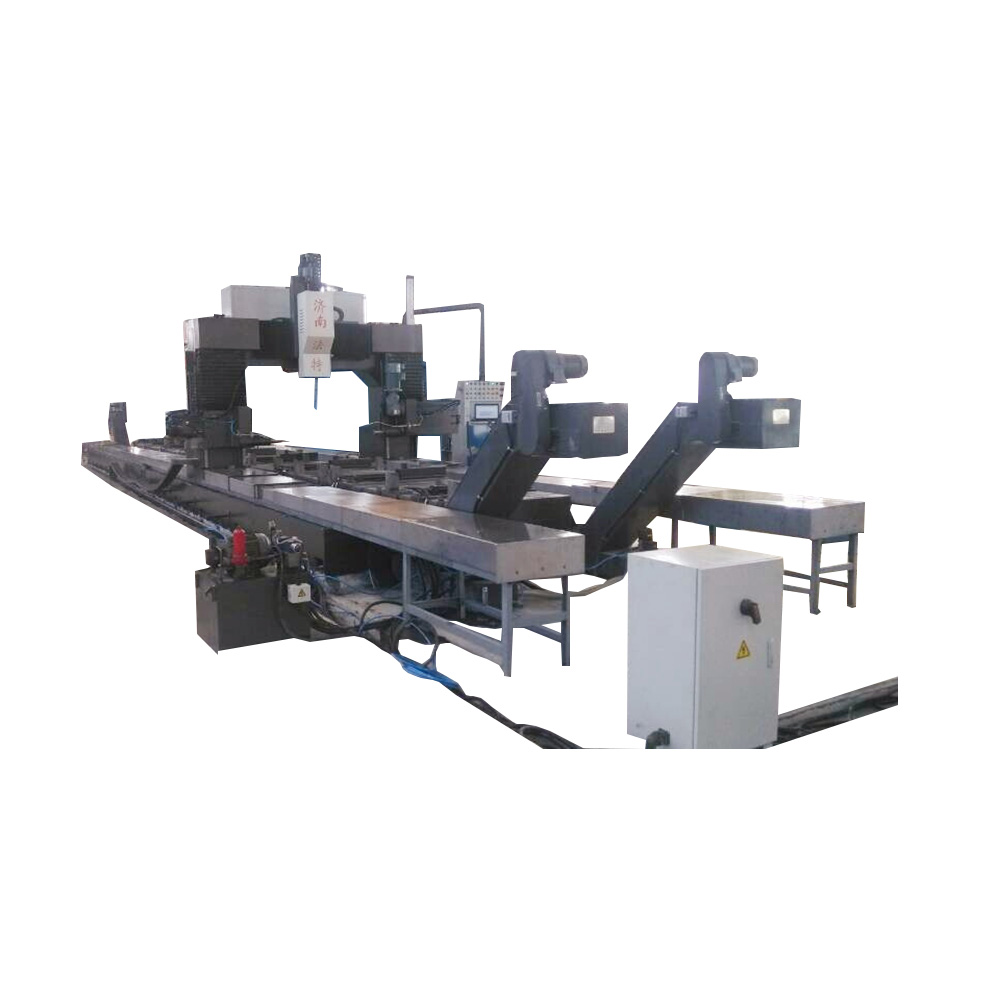

排屑系統

排屑機功率

kW

3X4，4臺

總功率

kW

35

總重量

㎏

約40000

外形尺寸

長×寬×高（不含電氣柜）

mm

15000×3400×2700
