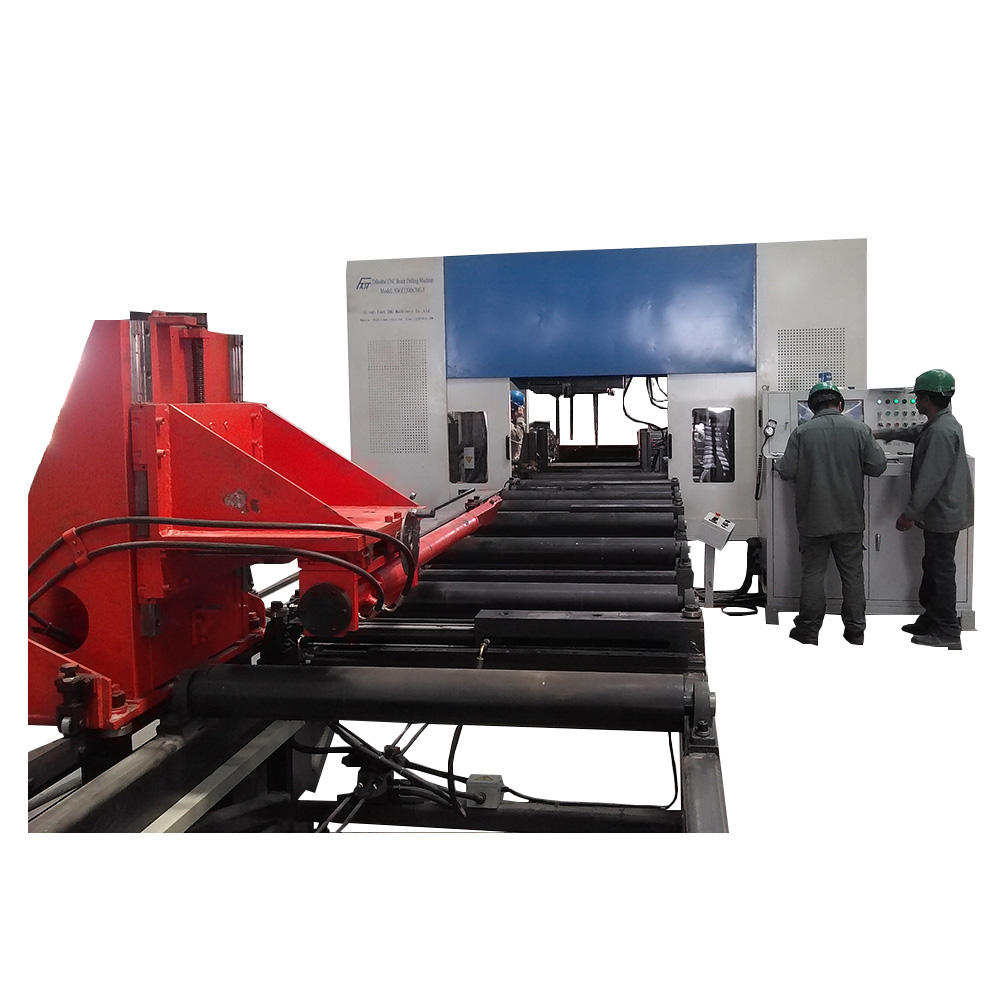

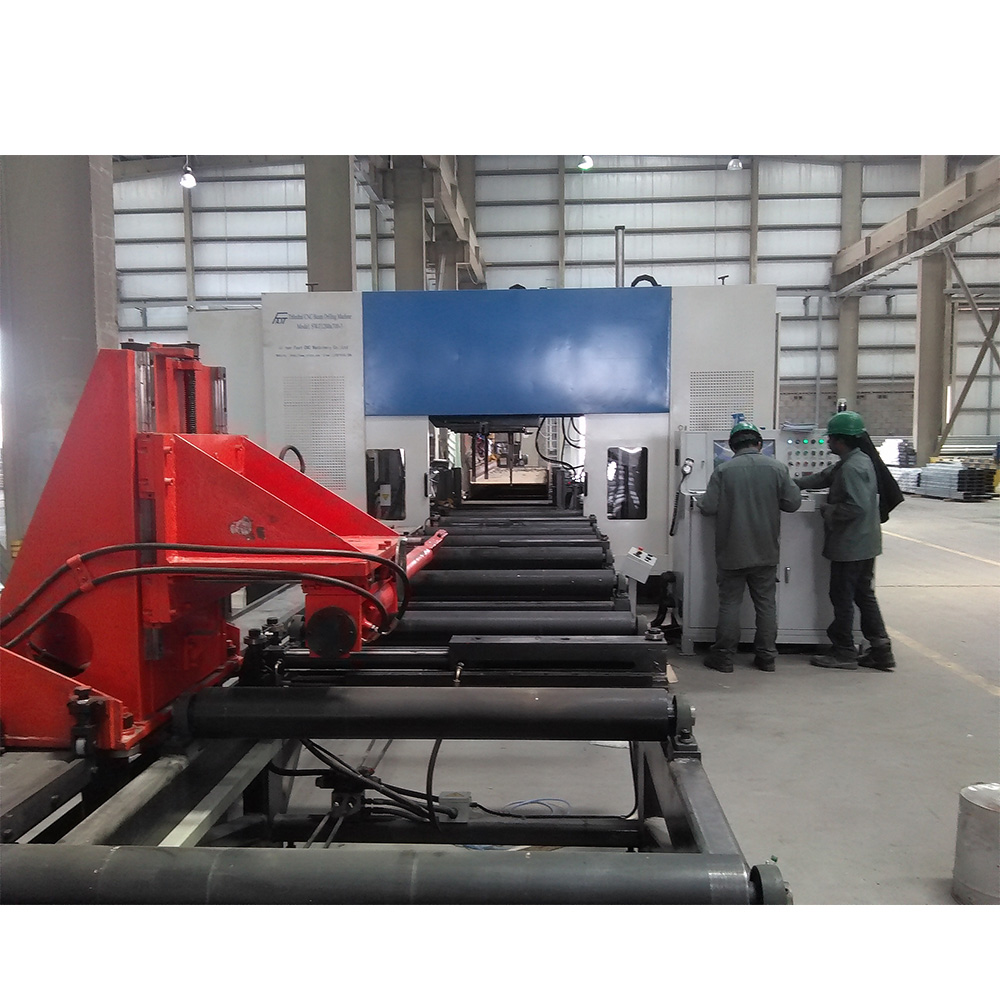

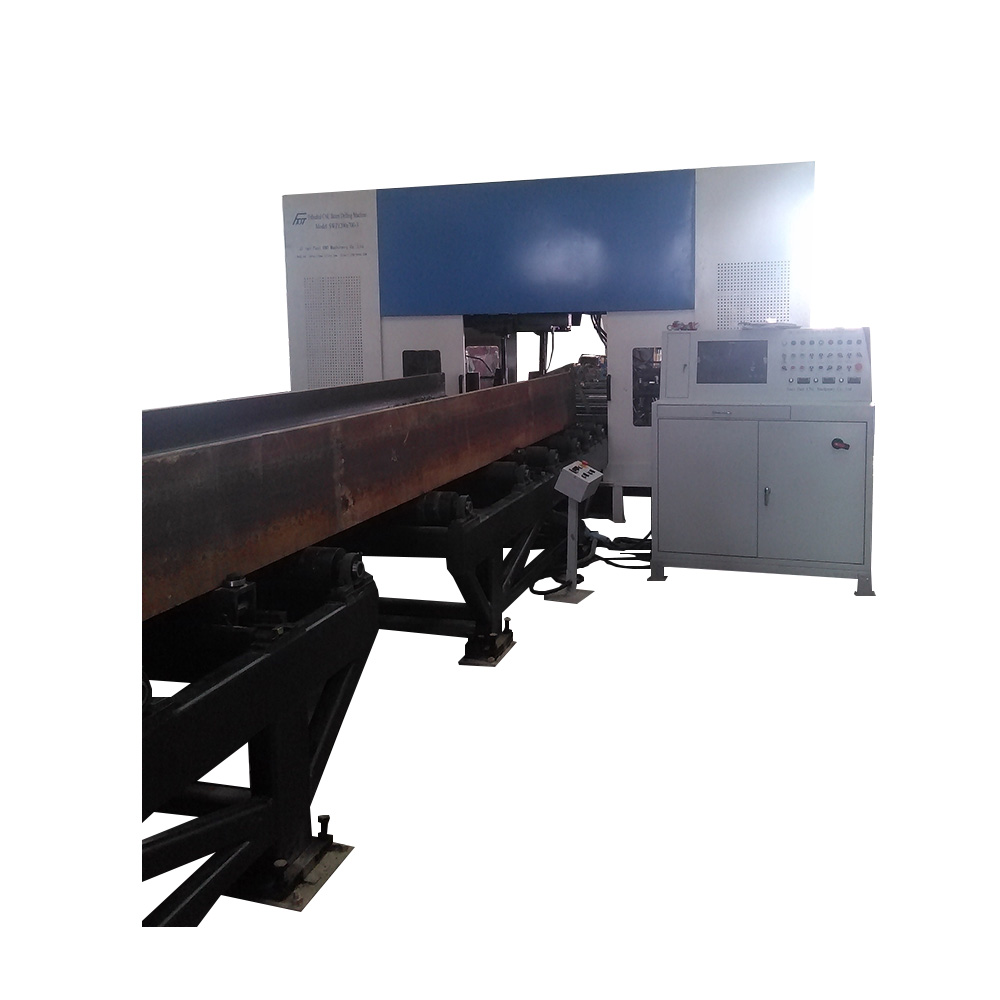

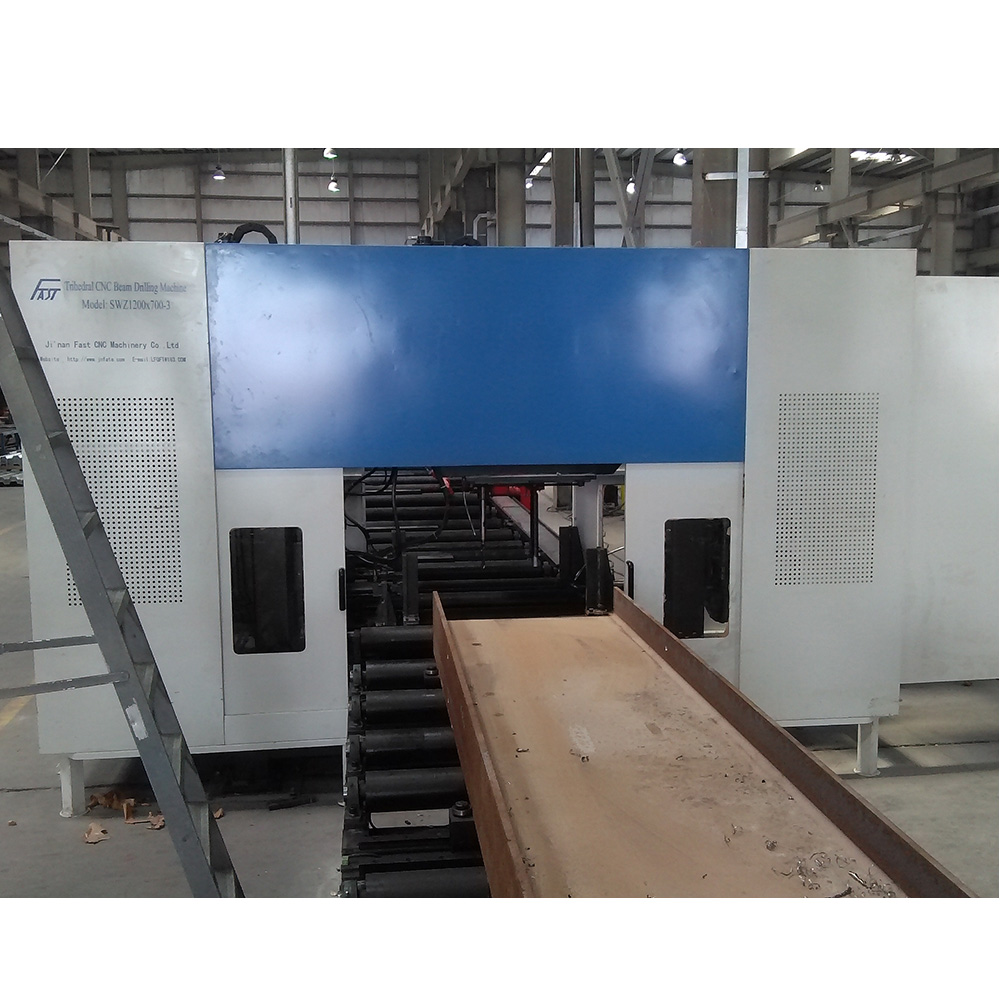

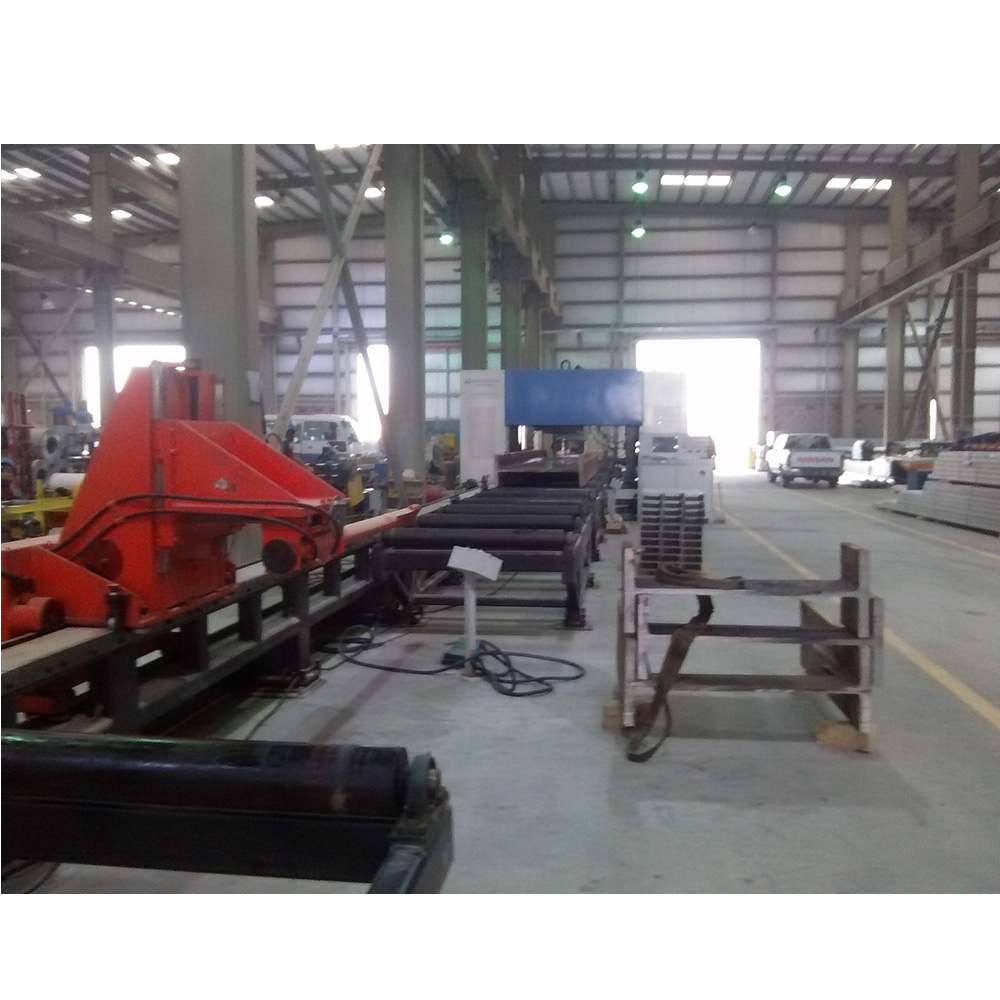

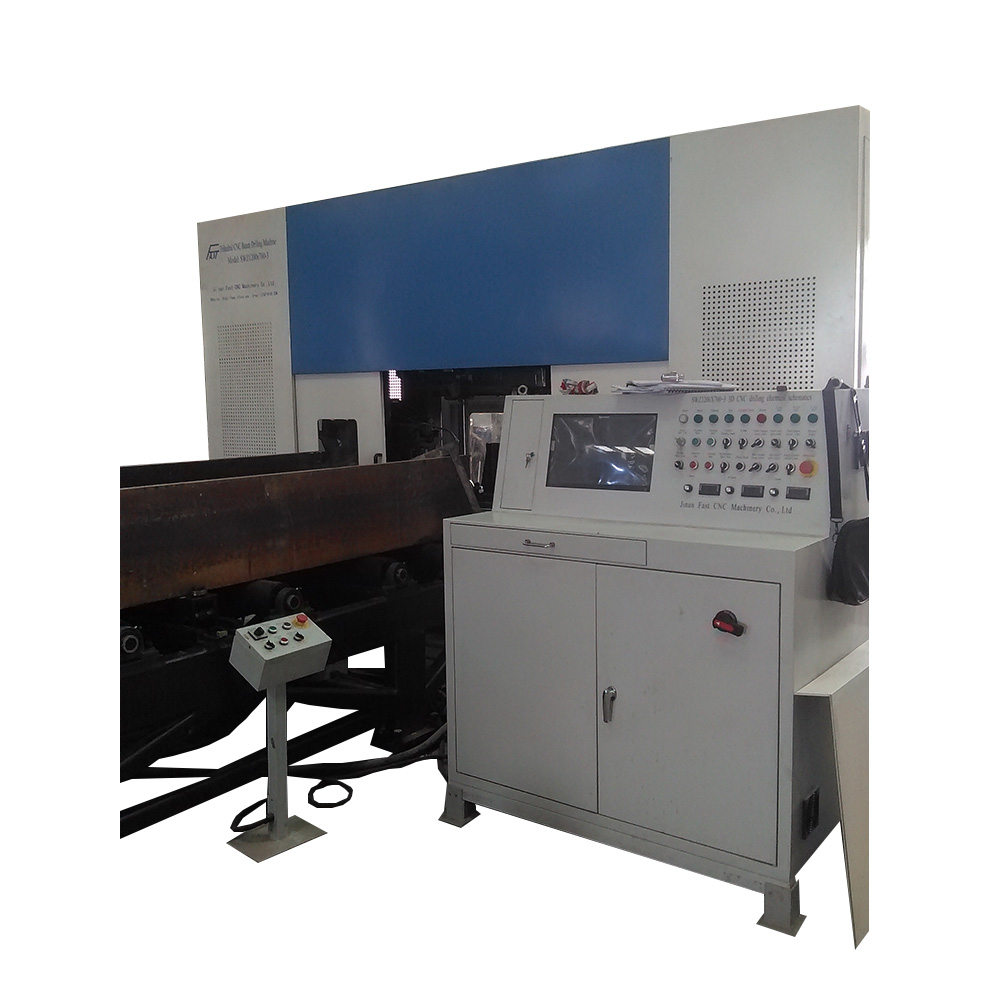

SWZ1250數控三維鉆床
技術參數
項 目 名 稱
單位
規 格
H型鋼：大寬度×大高度
mm
1250×600
H型鋼：小寬度×小高度
mm
200×100
自動送進料道長度
mm
12000
大工件腹板厚度
mm
60
大工件重量
kg
15000
鉆孔主軸數量
個
3
鉆孔主軸功率
KW
4
每個主軸轉速范圍
r/min
30～700
軸向工進速度
mm/min
20～200
上單元主軸進給行程
mm
400
左單元主軸進給行程（基準側）
mm
250
右單元主軸進給行程
mm
1100
腹板鉆孔直徑范圍
mm
Ф6-Ф40（材質Q235),
Ф6-Ф32(材質D36）
翼板鉆孔直徑范圍
Mm
中心線
移動范圍
上單元主軸橫向位置移動范圍
mm
30～1200
左右單元主軸上下位置移動范圍
mm
30～560
非基準側（右側）單元水平移動距離
mm
1100
鉆夾形式
莫氏錐度
4＃
孔群內孔距誤差
mm
±0.5
相鄰孔群孔距誤差
mm
±0.75
壓縮空氣壓力
MPa
0.4-0.6
鉆頭冷卻方式
空冷
夾持臂上下（豎直方向）行程
mm
300（50-310）
夾持臂左右（橫向）行程
mm
500（50-550）
夾持臂運動（前進方向）行程
mm
12000
齒輪齒條傳動伺服電機功率
KW
約5
上料道外形尺寸（長×寬×高）
mm
15000×1750×1830
下料道長度
mm
12000
總功率
KW
約30
生產線外形尺寸 L×W×H
mm
29000×4520×3120
CAD圖紙自動轉換成控制程序
